Parsun F6B,F8B,F9.8B - Unterwasserteil

F6BML • F6BMS F8BML • F8BMS F9.8BML • F9.8BMS

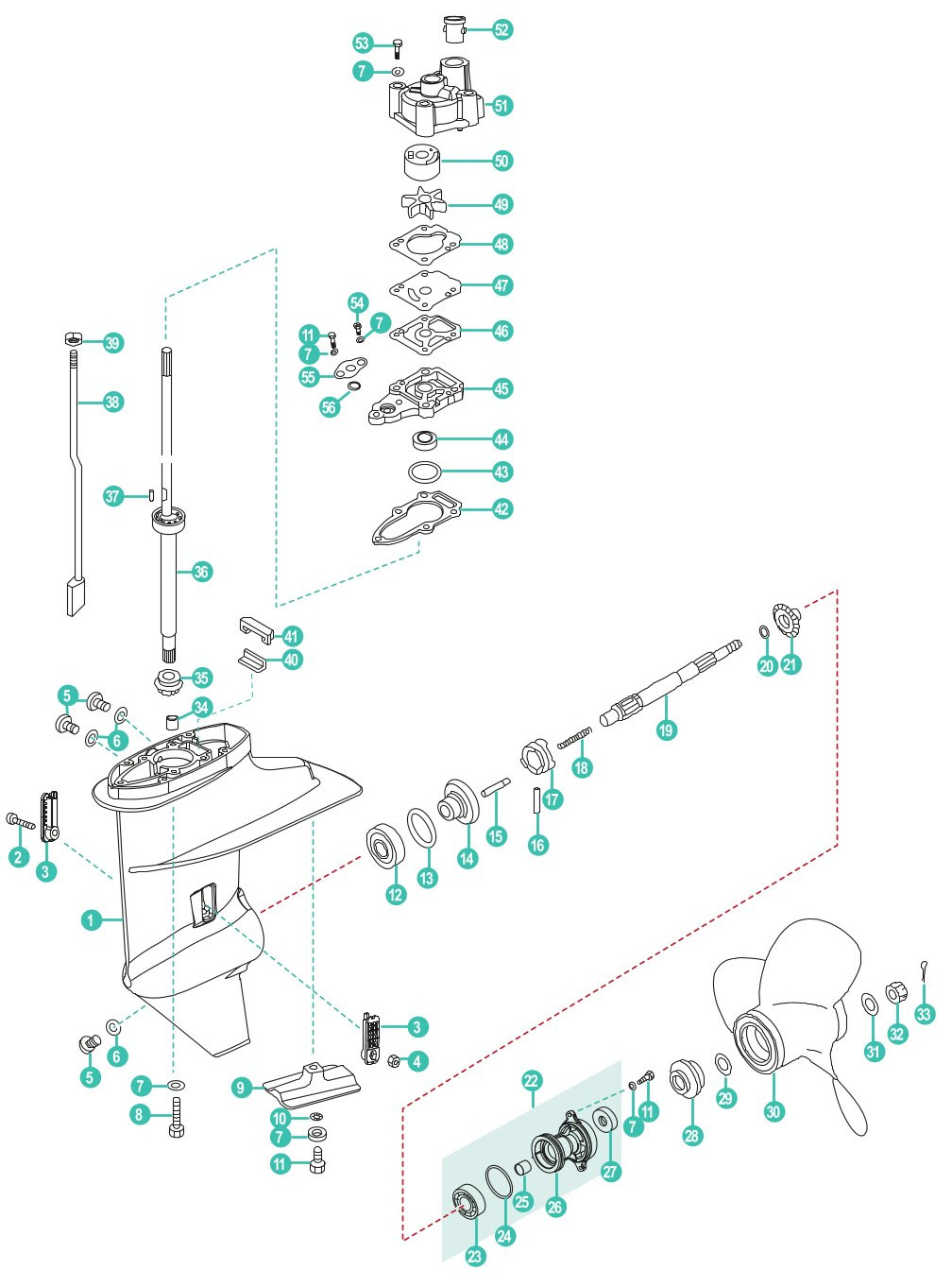

Explosionszeichnung

−Zurücksetzen+Original öffnen

Mit + vergrößern. Zum Verschieben die Zeichnung mit gedrückter Maustaste oder mit dem Finger ziehen.

Teileliste

Pos.	Artikel	Preis	Bestellen
1	Unterwasserteil GehäuseArt.-Nr.: RM-PAF8-04000001	247,56 €
2	SCREW M4X25Art.-Nr.: RM-PAGB/T823-M4X25	0,51 €
3	WATER INLETArt.-Nr.: RM-PAF8-04000017	1,32 €
4	NUT HEXAGON M4Art.-Nr.: RM-PAGB/T889.1-M4	0,70 €
5	Stopfen für Yamaha – REC90340-08002Art.-Nr.: RM-REC90340-08002	2,20 €
6	Dichtung Dichtring für Mercury – REC90430-08020Art.-Nr.: RM-REC90430-08020	1,74 €
7	SCHEIBE 6 YAMAHAArt.-Nr.: RM-PAGB/T97.1-6	0,07 €	Nicht vorrätig
8	Bolt Hexagon M6X35 – PAGB/T5783-M6X35Art.-Nr.: RM-PAGB/T5783-M6X35	0,73 €
9	ANODEArt.-Nr.: RM-PAF8-04000018	9,89 €
10	LOCK WASHER 6Art.-Nr.: RM-PAGB/T861.1-6	0,37 €
11	Bolt Hexagon M6X25 – PAGB/T5783-M6X25Art.-Nr.: RM-PAGB/T5783-M6X25	0,70 €
12	BEARING 6204Art.-Nr.: RM-PAGB/T276-6204	6,12 €
13	Shim 0.10MM – PAF8-04000012-1Art.-Nr.: RM-PAF8-04000012-1Shim 0.10mm	1,84 €
13	Shim 0.15MM – PAF8-04000012-2Art.-Nr.: RM-PAF8-04000012-2Shim 0.15mm	2,49 €
14	Gear,Forward – PAF8-04010000Art.-Nr.: RM-PAF8-04010000	36,96 €
15	Pin.Clutch – PAF8-04000305Art.-Nr.: RM-PAF8-04000305	2,67 €
16	PIN 3.5X28Art.-Nr.: RM-PAGB/T879.1-3.5X28	0,42 €
17	Clutch,Dog – PAF8-04000303Art.-Nr.: RM-PAF8-04000303	12,90 €	Nicht vorrätig
18	Spring,Clutch – PAF8-04000302Art.-Nr.: RM-PAF8-04000302	0,44 €
19	Shaft,Propeller – PAF8-04000301Art.-Nr.: RM-PAF8-04000301	46,78 €
20	Washer – PAF8-04000012Art.-Nr.: RM-PAF8-04000012	1,61 €
21	Gear,Reverse – PAF8-04000014Art.-Nr.: RM-PAF8-04000014	33,86 €
22	Cover Assy Lower Casing – PAF8-04040000Art.-Nr.: RM-PAF8-04040000	38,04 €
23	BEARING 6004Art.-Nr.: RM-PAGB/T276-6004	5,13 €	Nicht vorrätig
24	O-Ring – PAF8-04040002Art.-Nr.: RM-PAF8-04040002	1,12 €
25	BEARINGArt.-Nr.: RM-PAF8-04040003	6,52 €
26	Cover Lower Casing – PAF8-04040001Art.-Nr.: RM-PAF8-04040001	25,74 €
27	Dichtring 15X28X10 – PAF8-04040004Art.-Nr.: RM-PAF8-04040004	2,07 €	Nicht vorrätig
28	Propellerdämpfer für Mercury – PAF8-04000019Art.-Nr.: RM-PAF8-04000019	4,40 €
29	WASHER PROPELLER SHAFTArt.-Nr.: RM-PAF8-04000020	2,13 €
30	Propeller Assy – PAF8-04050000Art.-Nr.: RM-PAF8-04050000	64,83 €
31	Unterlegscheibe 10 für Mercury – PAGB/T96-10Art.-Nr.: RM-PAGB/T96-10	0,55 €
32	Sechskantmutter für Mercury – PAF15-06000016Art.-Nr.: RM-PAF15-06000016	5,11 €
33	Splint 2,5 × 20 für Mercury – PAGB/T91-2.5X20Art.-Nr.: RM-PAGB/T91-2.5X20	0,20 €
34	Bearing – PANSKFJ-1516Art.-Nr.: RM-PANSKFJ-1516	34,39 €
35	Pinion – PAF8-04000003Art.-Nr.: RM-PAF8-04000003	16,84 €
36	Drive Shaft Assy(L) – PAF8-04020001LArt.-Nr.: RM-PAF8-04020001LAntriebwelle L	102,77 €
36	Drive Shaft Assy. S – PAF8-04020001SArt.-Nr.: RM-PAF8-04020001SAntriebwelle S	155,09 €
37	Passstift für Mercury – PAF8-04000021Art.-Nr.: RM-PAF8-04000021	0,64 €
38	CAM ASSY SHIFT ROD(L)Art.-Nr.: RM-PAF8-04030000LSchaltstange L	10,52 €
38	CAM ASSY SHIFT ROD(S)Art.-Nr.: RM-PAF8-04030000S	10,26 €
39	NUT,HEXAGON M5Art.-Nr.: RM-PAGB/T6170-M5	0,20 €
40	Water Seal – PAF8-04000015Art.-Nr.: RM-PAF8-04000015	1,01 €
41	Gasket Water Seal – PAF8-04000016Art.-Nr.: RM-PAF8-04000016	1,25 €
42	Dichtung für Wasserpumpensockel (Mercury) – PAF8-04000005Art.-Nr.: RM-PAF8-04000005	1,94 €
43	Shim 0.10MM – PAF8-04000004-1Art.-Nr.: RM-PAF8-04000004-1Shim 0.10mm	2,20 €
43	SHIM 0.15MMArt.-Nr.: RM-PAF8-04000004-2Shim 0.15 mm	3,31 €
43	SHIM 0.20MMArt.-Nr.: RM-PAF8-04000004-3Shim 0.20mm	3,31 €
44	Oil Seal 12.1X24X8 – PAF8-04000101Art.-Nr.: RM-PAF8-04000101	2,75 €	Nicht vorrätig
45	WATER PUMP SEATArt.-Nr.: RM-PAF8-04000102	18,91 €	Nicht vorrätig
46	Dichtung der Wasserpumpenplatte für Mercury – PAF8-04000006Art.-Nr.: RM-PAF8-04000006	1,81 €
47	Wasserpumpenplatte für Mercury – PAF8-04000007Art.-Nr.: RM-PAF8-04000007	10,59 €
48	Dichtung der Wasserpumpenplatte für Mercury – PAF8-04000008Art.-Nr.: RM-PAF8-04000008	1,89 €
49	Impeller für Mercury – PAF8-04000200Art.-Nr.: RM-PAF8-04000200	7,59 €
50	Wasserpumpeneinsatz für MerCruiser/OMC/Parsun – PAF8-04000010Art.-Nr.: RM-PAF8-04000010	11,89 €
51	Wasserpumpe für Mercury – PAF8-04000009Art.-Nr.: RM-PAF8-04000009	8,21 €
52	Seal – PAF8-04000013Art.-Nr.: RM-PAF8-04000013	2,20 €
53	BOLT HEXAGON M6X5OArt.-Nr.: RM-PAGB/T5783-M6X50	0,73 €
54	SCREW M5X6Art.-Nr.: RM-PAGB/T818-M5X6	0,36 €
55	PLATE,O-RINGArt.-Nr.: RM-PAF8-04000011	1,12 €
56	O-Ring für Yamaha – PAF2.6-03000009Art.-Nr.: RM-PAF2.6-03000009	0,99 €

Preise gemäß aktueller Shop-Preisliste. Zum Warenkorb · Wunschliste öffnen
