Parsun F15 A, F20 A - oberes Gehäuse

F15A • F20A F15 EFI • F20 EFI

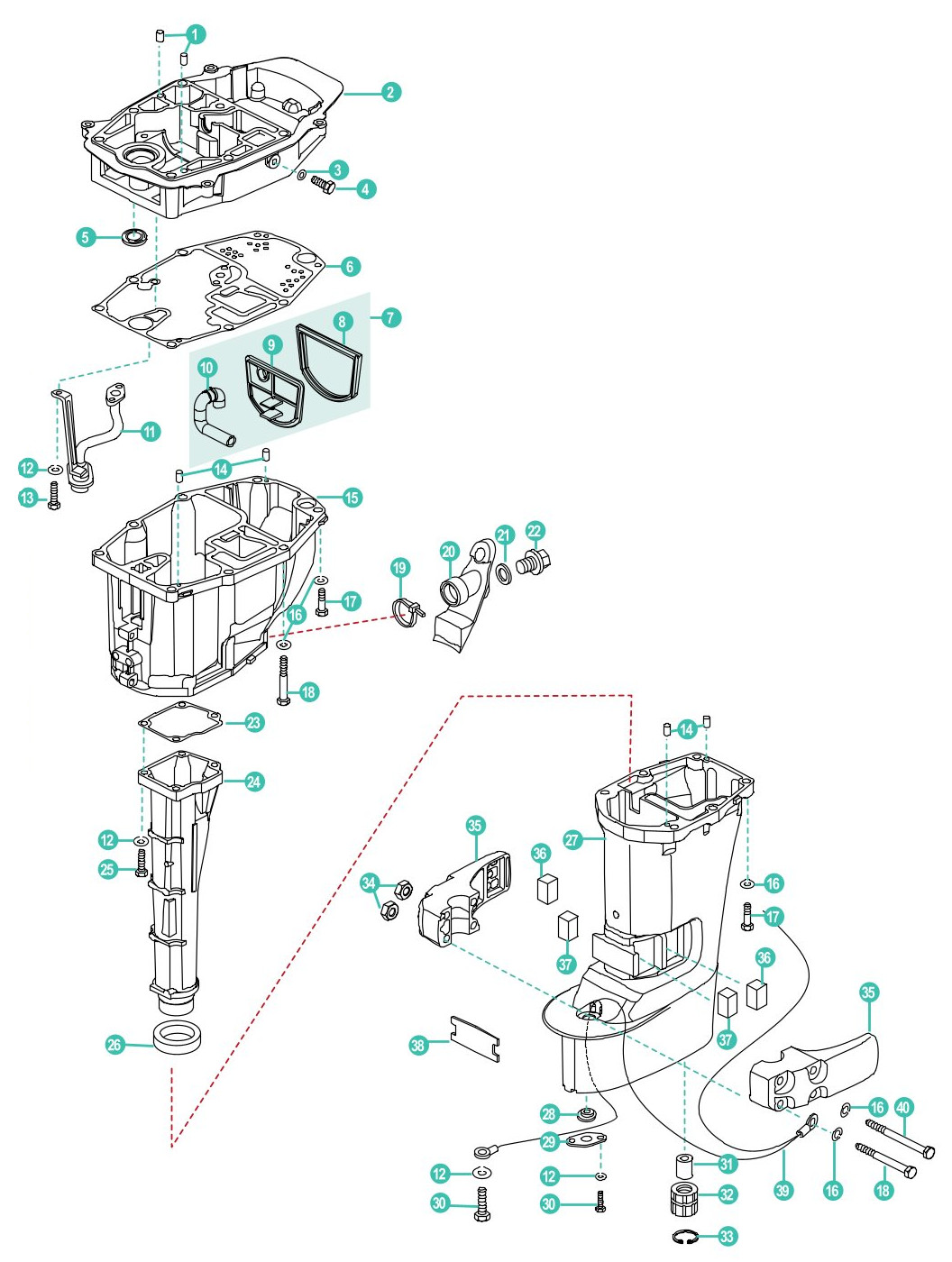

Explosionszeichnung

−Zurücksetzen+Original öffnen

Mit + vergrößern. Zum Verschieben die Zeichnung mit gedrückter Maustaste oder mit dem Finger ziehen.

Teileliste

Pos.	Artikel	Preis	Bestellen
1	Kerbstift für Yamaha – REC93606-12019Art.-Nr.: RM-REC93606-12019	1,06 €
24	OUTLET MANIFOLD (S)Art.-Nr.: RM-PAF20-02010003SAuslass für Kurzschaft	68,32 €
25	Bolt Hexagon M6X25 – PAGB/T5783-M6X25Art.-Nr.: RM-PAGB/T5783-M6X25	0,70 €
26	DAMPER,OUTLET MANIFOLDArt.-Nr.: RM-PAF20-02010005	3,96 €
27	UPPER CASING (L)Art.-Nr.: RM-PAF20-02000001LGehäuse für Langschaft	433,23 €
27	UPPER CASING (S)Art.-Nr.: RM-PAF20-02000001SGehäuse für Kurzschaft	364,50 €
28	SEAL, RUBBERArt.-Nr.: RM-PAF20-02000003	1,65 €
29	PLATEArt.-Nr.: RM-PAF20-02000004	1,81 €
30	BOLT M6XIOArt.-Nr.: RM-PAGB/T5783-M6X10	0,73 €
31	BUSHArt.-Nr.: RM-PATE15-02000016	4,19 €
32	SHEATH, RUBBERArt.-Nr.: RM-PAT40-02000004	5,52 €
33	CIRCLIPArt.-Nr.: RM-PAGB/T893.1-30	0,95 €
34	NUT M8Art.-Nr.: RM-PAGB/T6177-M8	0,26 €	Nicht vorrätig
35	COVER,MOUNT DAMPERArt.-Nr.: RM-PAF20-00000001	54,31 €
36	DAMPER BLOCK "B"Art.-Nr.: RM-PAF20-00000003	6,52 €
37	DAMPER BLOCK "A"Art.-Nr.: RM-PAF20-00000002	6,52 €
38	DAMPER BLOCK,FRONTArt.-Nr.: RM-PAF20-00000004	2,64 €
39	WIRE, LEADArt.-Nr.: RM-PAF20-02000002	4,80 €
40	BOLT M8X105Art.-Nr.: RM-PAGB/T5782-M8X105	1,83 €
2	SEAT OUTLET MANIFOLDArt.-Nr.: RM-PAF20-02020001	193,09 €
3	Dichtung für MerCruiser/Parsun/Yamaha – PAF4-04000006Art.-Nr.: RM-PAF4-04000006	1,92 €
4	Bolt M8X14 – PAGB/T5783-M8X14Art.-Nr.: RM-PAGB/T5783-M8X14	0,88 €	Nicht vorrätig
5	OIL SEAL 13X25X6Art.-Nr.: RM-PAF15-04000008	6,78 €
6	GASKETArt.-Nr.: RM-PAF20-02020002	20,10 €	Nicht vorrätig
7	SEPERATE PLATE ASSYArt.-Nr.: RM-PAF20-02010100	7,56 €
8	SEAL, RUBBERArt.-Nr.: RM-PAF20-02010102	7,82 €
9	SEPERATE PLATEArt.-Nr.: RM-PAF20-02010101	9,58 €
10	PIPE, RUBBERArt.-Nr.: RM-PAF20-02010103	4,82 €
11	OIL STRAINER ASSYArt.-Nr.: RM-PAF20-02020100	54,53 €
12	SCHEIBE 6 YAMAHAArt.-Nr.: RM-PAGB/T97.1-6	0,07 €	Nicht vorrätig
13	Bolt Hexagon M6X16 – PAGB/T5783-M6X16Art.-Nr.: RM-PAGB/T5783-M6X16	0,70 €
14	Kerbstift F4X12 für Yamaha – PAF15-00000013Art.-Nr.: RM-PAF15-00000013	1,81 €
15	OIL PANArt.-Nr.: RM-PAF20-02010001	262,00 €
16	Scheibe 8 mm – PAGB/T97.1-8Art.-Nr.: RM-PAGB/T97.1-8	0,39 €	Nicht vorrätig
17	Bolt M8X30 – PAGB/T5783-M8X30Art.-Nr.: RM-PAGB/T5783-M8X30	1,89 €
18	BOLT M8X85Art.-Nr.: RM-PAGB/T5782-M8X85	1,79 €
19	Clamp – PAHT2.5X50Art.-Nr.: RM-PAHT2.5X50	0,64 €
20	RUBBER SLEEVE,OIL OUTLETArt.-Nr.: RM-PAF20-02010002	12,11 €
21	Dichtung für Yamaha – PAF15-04000003Art.-Nr.: RM-PAF15-04000003	1,63 €
22	Ölablassschraube für Yamaha – PAF15-04000002Art.-Nr.: RM-PAF15-04000002	4,12 €
23	GASKET,OUTLET MANIFOLDArt.-Nr.: RM-PAF20-02010004	3,57 €
24	OUTLET MANIFOLD (L)Art.-Nr.: RM-PAF20-02010003LAuslass für Langschaft	72,98 €	Nicht vorrätig

Preise gemäß aktueller Shop-Preisliste. Zum Warenkorb · Wunschliste öffnen
